Comment installer un vitrage lourd dans un espace restreint? Lorsqu’un vitrage de grande dimension doit être remplacé en hauteur, les défis logistiques peuvent rapidement devenir aussi importants que le travail lui-même. Accès limité, circulation piétonnière, poids du verre, contraintes de sécurité et espace réduit compliquent souvent les opérations.
Dans cette étude de cas réalisée au métro Longueuil–Université-de-Sherbrooke, notre équipe a participé à une intervention nécessitant le remplacement d’une vitre de toiture végétalisée située au troisième étage du bâtiment.
Découvrez les principaux défis rencontrés, les critères qui ont guidé le choix de l’équipement et les éléments à considérer lorsqu’un projet de manutention de vitrage lourd doit être réalisé dans un environnement complexe.
Quels sont les défis lorsqu'il faut remplacer un vitrage lourd en hauteur?
Le remplacement d’un vitrage architectural de grande dimension implique généralement plusieurs contraintes simultanées :
Le poids de la charge
Dans ce projet, le panneau de verre pesait près de 500 lb.
Au-delà du poids, la nature fragile du matériau exige un contrôle précis des mouvements afin d’éviter toute torsion ou impact susceptible d’endommager la pièce.
La hauteur d'installation
Le vitrage devait être acheminé jusqu’à une toiture végétalisée située au troisième étage.
L’opération nécessitait donc une portée suffisante tout en conservant une précision maximale lors du positionnement final.

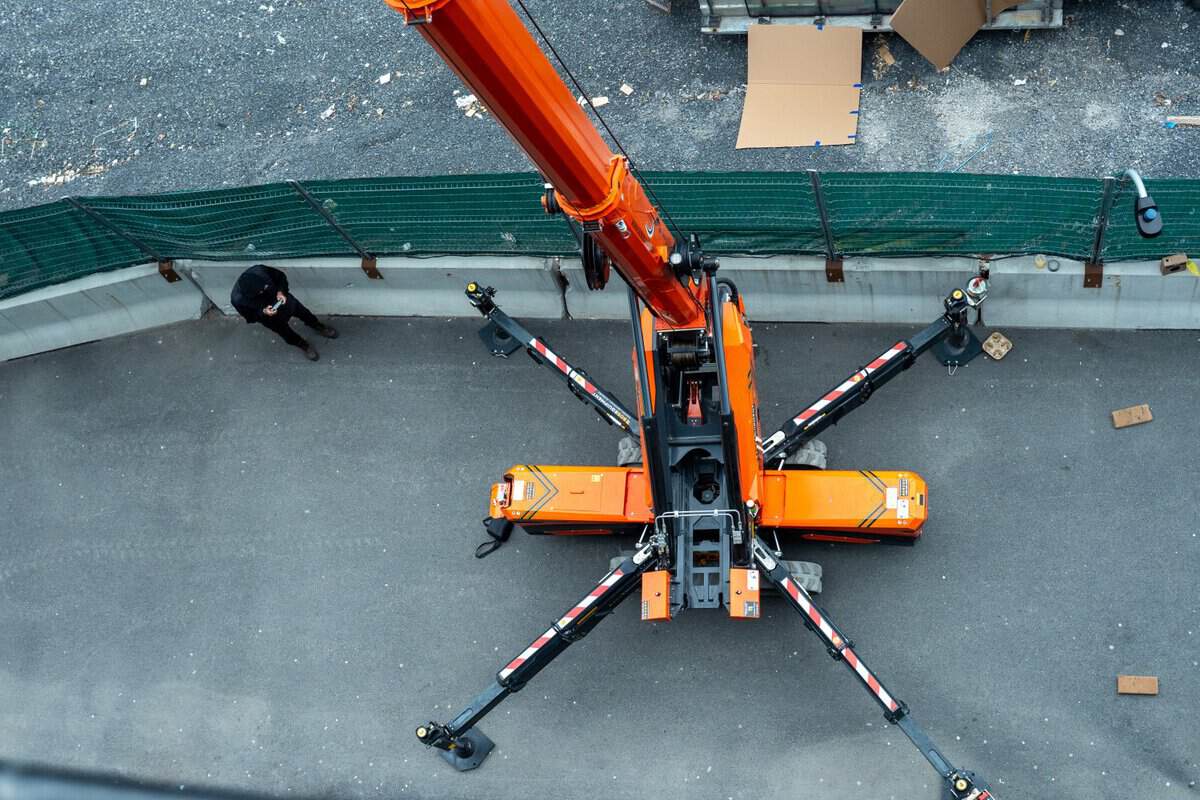

Un espace de travail restreint
L’environnement autour du bâtiment présentait plusieurs limitations :
- Zone de travail réduite;
- Accès au sol limité;
- Présence de circulation piétonnière;
- Impossibilité d’utiliser certains équipements de levage conventionnels.
Les exigences de sécurité
Les travaux devaient être réalisés tout en maintenant un environnement sécuritaire pour :
- Les travailleurs;
- Les usagers du site;
- Le vitrage lui-même durant les opérations de levage.
Comment choisir l'équipement de levage adapté à ce type de projet?
Avant de sélectionner un équipement, plusieurs questions doivent être analysées :
La machine peut-elle accéder au chantier?
Dans plusieurs projets urbains, la capacité d’accès est souvent plus critique que la capacité de levage elle-même.
La machine offre-t-elle suffisamment de portée?
L’équipement doit atteindre la zone de travail sans compromettre sa stabilité.
Le positionnement est-il suffisamment précis?
Lorsqu’il s’agit d’installer un vitrage, quelques millimètres peuvent faire toute la différence.
La solution minimise-t-elle les interruptions sur le site?
Une intervention rapide permet souvent de réduire les impacts sur les opérations du client et sur les zones de circulation.
Étude de cas : remplacement d'une vitre au métro Longueuil–Université-de-Sherbrooke

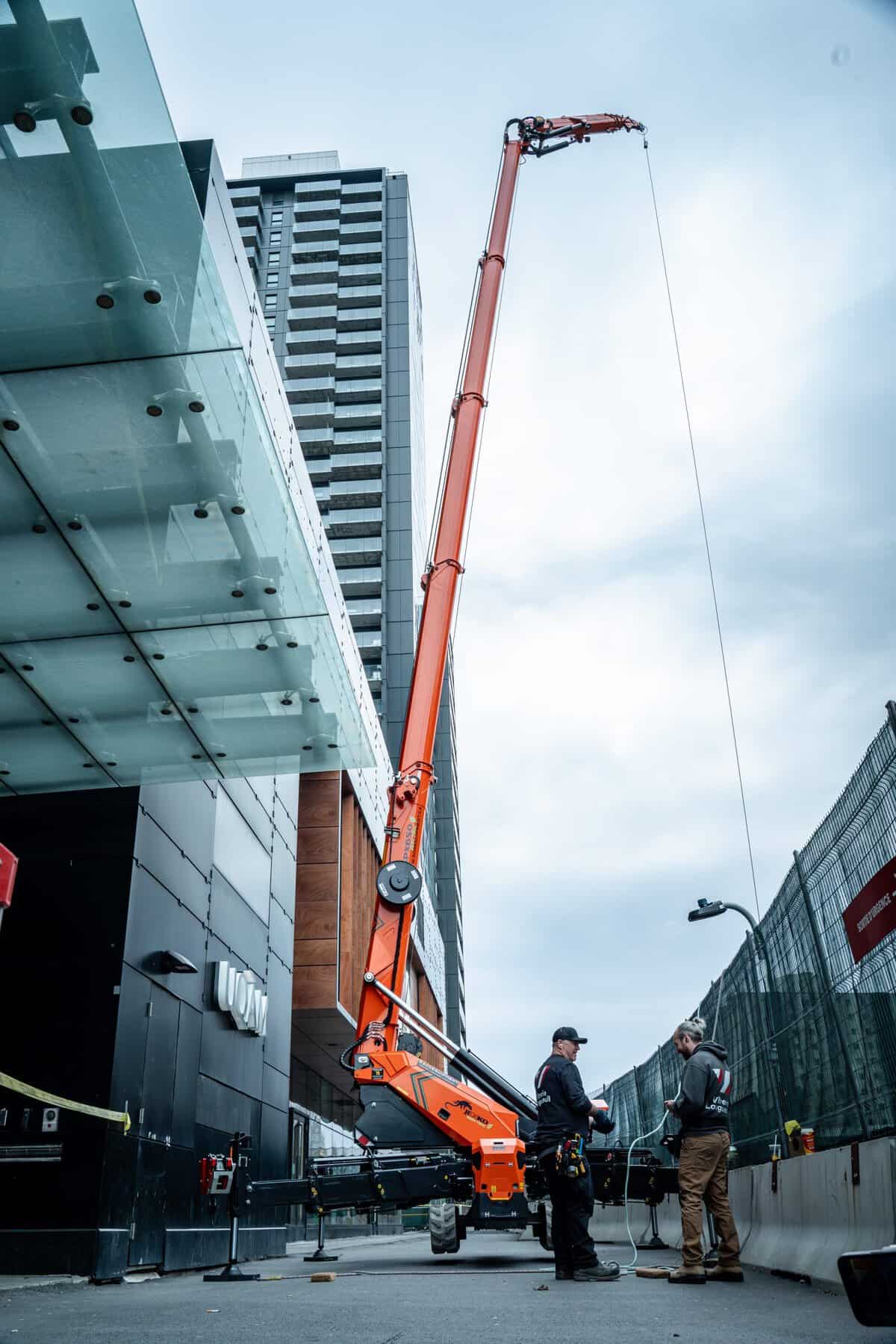

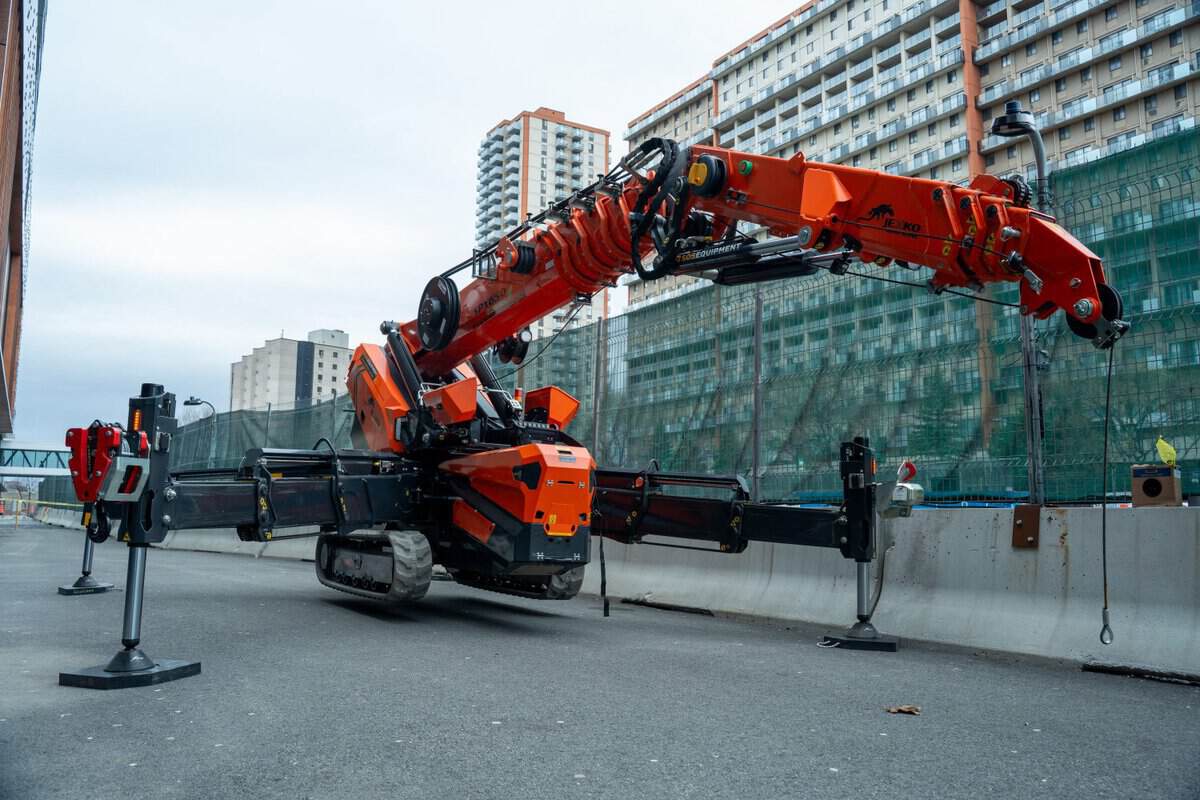

Après analyse des contraintes du projet, la solution retenue a été l’utilisation d’une mini-grue sur chenilles JEKKO SPX650 équipée :
- d’un jib hydraulique;

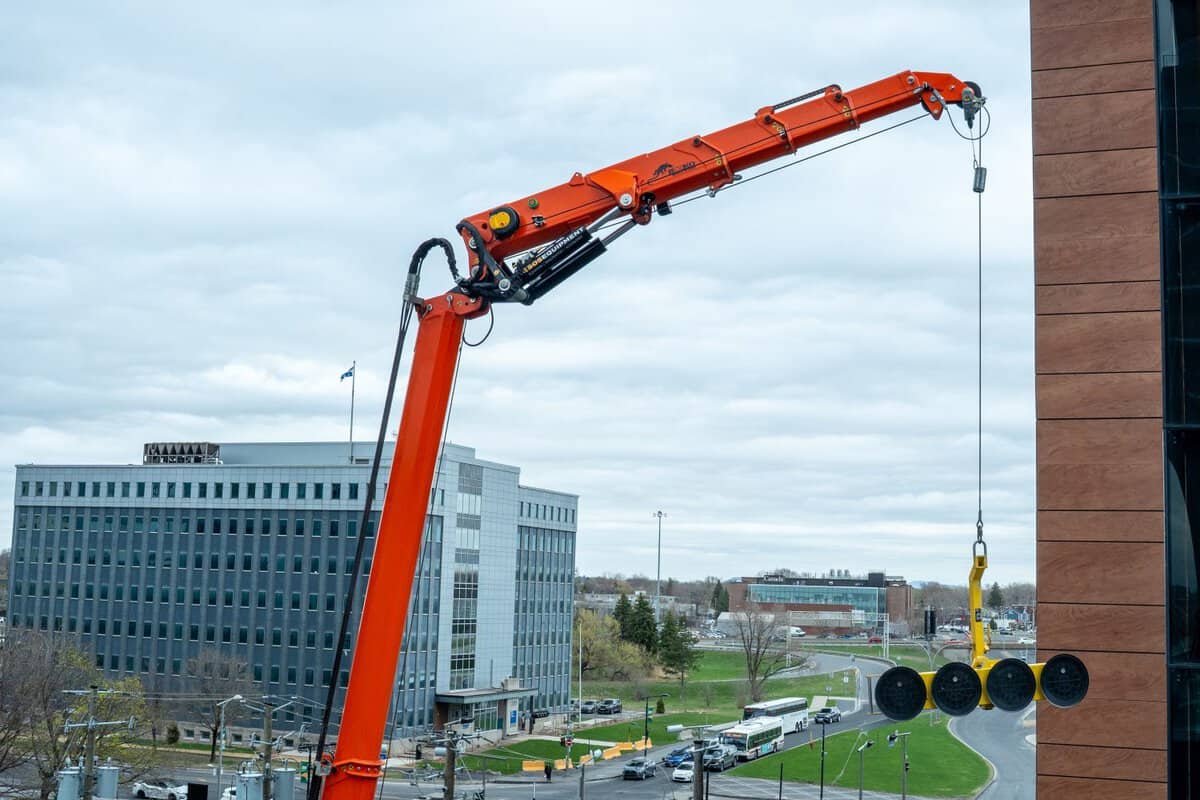

- d’un palonnier à ventouses;
- d’un système de commande à distance.
Cette configuration permettait de manipuler le vitrage de façon sécuritaire tout en conservant un contrôle précis des mouvements.
Pourquoi la JEKKO SPX650 a été retenue?
Une capacité de levage adaptée
La SPX650 offre une capacité maximale de levage de 5 000 kg (11 023 lb), permettant de manipuler aisément des charges lourdes dans des environnements complexes.
Une excellente portée verticale
Avec une hauteur de levage pouvant atteindre 23,7 m, l’équipement répond aux besoins de nombreux projets de vitrage, de structure métallique et de maintenance.
Une grande précision de positionnement
L’ajout du jib hydraulique a permis d’effectuer les ajustements nécessaires lors de l’installation du vitrage.
Une mobilité adaptée aux espaces restreints
Grâce à ses chenilles extensibles et à sa rotation continue à 360°, la machine peut évoluer dans des zones où les grues conventionnelles atteignent rapidement leurs limites.
Une solution performante pour les travaux de vitrage
Le fabricant identifie d’ailleurs la pose de vitrages parmi les applications principales de la SPX650.
Découvrez la fiche technique complète
Résultat du projet
L’intervention a permis :
- Le remplacement sécuritaire du vitrage;
- Le respect des contraintes du chantier;
- Une mobilisation réduite de ressources humaines;
- Le maintien d’un haut niveau de sécurité;
- Une réouverture rapide du passage piétonnier;
- La satisfaction du client.
Visionnez la vidéo du projet
Quand envisager une mini-grue sur chenilles pour un projet de vitrage?
Une mini-grue sur chenilles peut être une solution particulièrement intéressante lorsque :
- l’espace au sol est limité;
- l’accès est difficile;
- les charges sont lourdes;
- une grande précision de positionnement est nécessaire;
- la sécurité des usagers doit être préservée;
- les interruptions d’opérations doivent être minimisées.
Conclusion
Le remplacement d’un vitrage lourd dans un environnement urbain exige bien plus qu’une simple capacité de levage. L’analyse des accès, de la sécurité, de la précision requise et des contraintes du site est essentielle pour assurer le succès du projet.
Cette intervention réalisée au métro Longueuil–Université-de-Sherbrooke démontre qu’une solution de levage compacte et spécialisée peut permettre de relever efficacement des défis qui seraient difficiles à résoudre avec des équipements conventionnels.
